协创数据智慧工厂建设项目中的数据处理与存储支持服务

一、项目背景

协创数据技术股份有限公司（以下简称“协创数据”）是国内领先的智能硬件与数据服务提供商，主营业务涵盖智能摄像机、智能穿戴、智能家居等物联网终端设备的研发、生产与销售。随着业务规模持续扩大和客户对产品品质、交付效率要求的不断提升，协创数据启动了智慧工厂建设项目，旨在通过数字化、网络化、智能化手段，实现生产过程的全面感知、实时分析与精准控制。在该项目中，数据处理和存储支持服务作为核心基础支撑，直接决定了智慧工厂各应用系统能否高效、稳定、安全地运行。

二、建设目标

协创数据智慧工厂建设项目的总体目标是打造一个集自动化生产、数字化管理、智能化决策于一体的现代化工厂。其中，数据处理和存储支持服务需要实现以下具体目标：

1. 海量数据汇聚：支持生产线设备、传感器、扫码终端、视频监控等多源异构数据的统一采集与汇聚，日均处理数据量达到TB级。
2. 实时数据处理：对生产节拍、设备状态、质量检测等关键数据实现毫秒级至秒级的实时处理与反馈。
3. 可靠数据存储：构建分级存储体系，满足结构化数据、非结构化数据（如图像、视频）的长期、安全、可扩展存储需求。
4. 数据服务能力：向上层MES、WMS、ERP、BI等系统提供标准化的数据接口与服务，支撑生产调度、质量追溯、能耗分析等业务场景。
5. 安全与合规：确保数据在采集、传输、存储、使用全生命周期中的安全性，符合国家数据安全法规及行业标准。

三、数据处理支持服务

3.1 数据采集与接入

智慧工厂内部署了数千台生产设备、检测仪器和传感器，数据来源包括PLC控制器、工业机器人、AOI光学检测设备、RFID读写器、门禁系统、环境监测传感器等。数据处理服务首先需要完成多协议适配，支持Modbus、OPC UA、MQTT、HTTP/RESTful、JDBC等主流工业协议和接口标准，将不同来源的数据统一接入数据平台。

3.2 数据清洗与预处理

原始数据中往往存在噪声、缺失值、重复记录和格式不一致等问题。数据处理服务内置规则引擎与流式计算框架，对采集到的数据进行实时清洗、去重、补全、格式转换和标准化处理。例如，对设备状态数据进行有效性校验，剔除异常波动；对质量检测图像进行尺寸归一化和去噪，提升后续AI分析的准确性。

3.3 实时流处理

针对生产线上对时延敏感的应用场景（如设备故障预警、质量在线检测、AGV调度等），数据处理服务采用分布式流处理架构（如Apache Kafka + Apache Flink），实现数据的实时消费、窗口计算、事件关联和规则触发。例如，当检测到某台注塑机的温度持续超过阈值时，系统在200毫秒内生成告警并推送至MES系统，触发停机或调参操作。

3.4 批量数据处理

对于非实时性要求的业务，如生产报表统计、历史数据分析、模型训练等，数据处理服务提供批量计算能力。通过任务调度引擎（如Apache Airflow）定期从存储层抽取数据，执行ETL作业和 MapReduce/Spark 计算任务，生成各类汇总指标和分析结果，供管理层决策使用。

3.5 数据质量管理

数据处理服务包含完整的数据质量管理模块，定义数据的完整性、准确性、一致性、及时性等质量维度，通过自动化监控和告警机制，及时发现并修复数据质量问题。建立数据血缘关系，追踪数据从产生到消费的全链路，便于问题定位和影响分析。

四、存储支持服务

4.1 存储架构设计

协创数据智慧工厂的存储支持服务采用分级、分布式、高可用的架构设计。整体分为在线存储、近线存储和离线存储三个层次：

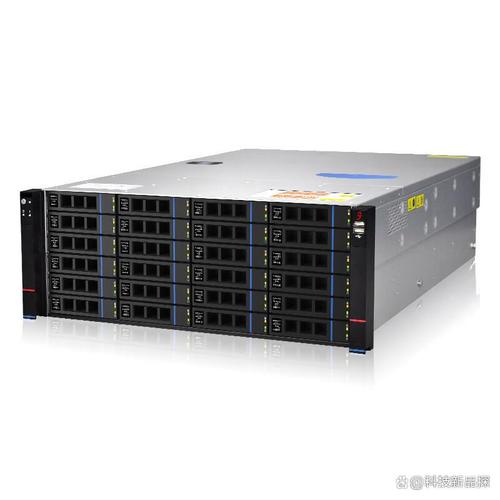

• 在线存储：采用高性能全闪存阵列和分布式数据库（如TiDB、ClickHouse），支撑实时数据处理和热点数据的高并发访问。
• 近线存储：采用大容量SAS/NL-SAS磁盘阵列和对象存储（如MinIO、Ceph），用于存储近期的历史数据、日志文件和备份数据。
• 离线存储：采用磁带库或低成本云存储，用于长期归档和法规遵从要求的数据留存。

4.2 结构化数据存储

生产工单、物料信息、质量记录、设备台账等结构化数据，采用关系型数据库（如MySQL、PostgreSQL）和分布式SQL数据库进行存储。通过分库分表、读写分离和索引优化，支撑高并发的事务处理和分析查询。

4.3 非结构化数据存储

智慧工厂产生大量非结构化数据，包括AOI检测图像、监控视频、语音日志、PDF报表等。这些数据通过对象存储服务进行统一管理，支持S3/Swift标准接口，具备高扩展性、高持久性和低成本优势。结合元数据管理，实现非结构化数据的快速检索和生命周期管理。

4.4 时序数据存储

设备传感器、能耗监测等场景产生高频时序数据。存储支持服务采用专用时序数据库（如InfluxDB、TimescaleDB）进行存储，支持高写入吞吐、时间窗口聚合和降采样查询，满足设备状态监控和能耗分析的需求。

4.5 数据备份与容灾

为确保数据安全，存储支持服务建立了完善的备份与容灾机制。核心数据每日全量备份、每小时增量备份，备份数据异地存放。关键业务系统采用双活或主备架构，RPO≤15分钟，RTO≤30分钟，确保在灾难发生时快速恢复业务。

五、关键技术选型

| 层次 | 技术组件 | 用途 |
|------|----------|------|
| 数据采集 | Telegraf、Filebeat、Flume | 多源数据采集与转发 |
| 消息队列 | Apache Kafka | 数据缓冲与解耦 |
| 流处理 | Apache Flink | 实时计算与事件处理 |
| 批处理 | Apache Spark | 离线分析与ETL |
| 数据存储 | TiDB、ClickHouse、InfluxDB、MinIO | 结构化/时序/非结构化存储 |
| 数据服务 | GraphQL、RESTful API | 统一数据服务接口 |
| 数据治理 | Apache Atlas | 元数据与数据血缘管理 |
| 任务调度 | Apache Airflow | 批处理作业调度 |
| 监控运维 | Prometheus + Grafana | 系统与数据质量监控 |

六、实施成效

协创数据智慧工厂建设项目的数据处理和存储支持服务上线后，取得了以下显著成效：

1. 生产效率提升：设备数据实时采集与处理，使设备综合效率（OEE）提升12%，生产异常响应时间缩短70%。
2. 质量水平提高：基于实时数据的质量在线检测与追溯，产品不良率降低35%，客诉率下降40%。
3. 运营成本降低：通过能耗数据分析与优化，单位产品能耗下降8%；自动化数据采集替代人工录入，节省人力成本约20%。
4. 数据驱动决策：构建统一数据视图，管理层可实时掌握生产、库存、质量、能耗等关键指标，决策周期从周级缩短至小时级。
5. 安全合规保障：数据全生命周期安全管控，通过等保三级测评，满足客户及监管机构的数据安全要求。

七、与展望

数据处理和存储支持服务是协创数据智慧工厂建设项目的数字底座，决定了工厂智能化的深度与广度。通过构建高性能、高可靠、可扩展的数据处理与存储体系，协创数据实现了生产全流程的数据贯通与价值挖掘。随着5G、边缘计算、AI大模型等技术的进一步融合，协创数据将持续优化数据架构，探索数据要素市场化配置，打造更具竞争力的智能制造标杆工厂。
